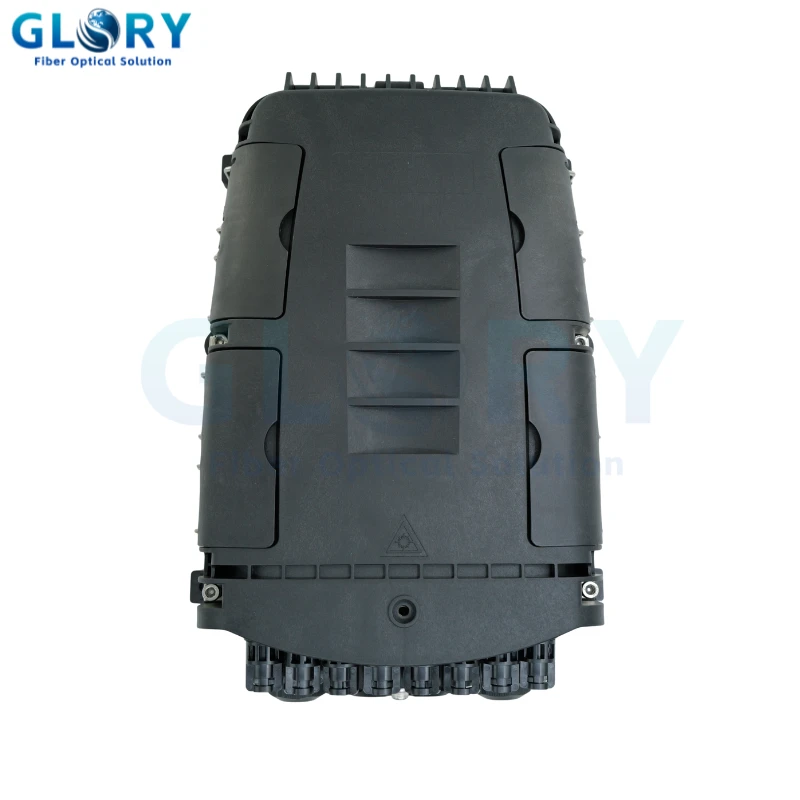

Esta caixa de distribuição de fibra óptica foi projetada para redes FTTx modernas. Ele fornece uma solução de endpoint compacta para distribuição de fibra. A caixa de junção suporta até 4 portas e integra tecnologia de divisão PLC. Funciona em condições externas adversas com classificação IP68. A caixa de junção de fibra óptica é feita de material PP e opera de -40 graus a +65 graus. É adequado para montagem aérea, em parede ou em poste.
Principais recursos
• Projeto avançado de estrutura, fácil operação e roteamento razoável.
•Material: PP.
• À prova de umidade, à prova d'água, à-prova de poeira,-antienvelhecimento.
• Nível de proteção até IP68.
• 1 entrada de cabo óptico oval, 2 entradas de cabo óptico ramificadas e 16 unidades domésticas
• Método de instalação: montagem em poste-, montagem em antena-, montagem em parede-.
Especificações Técnicas
|
Item |
Especificações |
Observação |
|
Dimensão externa (mm) |
378*255*116(A*B*C) |
|
|
Posição do furo de instalação (mm) |
215*266*239(D*E*F) |
|
|
Cor |
Preto |
Personalizável |
|
Tamanho e quantidade do orifício do cabo óptico |
1 entrada de cabo óptico oval, 2 entradas de cabo óptico de ramificação e 16 unidades domésticas |
|
|
Capacidade de fusão (máx.) |
108 |
|
|
Divisor Micro PLC |
1x2 |
Tamanho do divisor: 60x7x4mm. Pode ser instalado em bandejas de emenda tipo A e tipo E, 1 PC por bandeja de emenda. |
|
1x4 |
||
|
1x8 |
||
|
1*16 |
Tamanho do divisor: 60x12x4mm. Pode ser instalado na bandeja de emenda tipo A-1 e tipo E-1, 1 PC por bandeja de emenda. |
|
|
No maior diâmetro do cabo (mm) |
ᴓ18 |
|
|
Tamanho da saída do cabo (mm) |
2*3~ᴓ7 |
|
|
Nível de proteção IP |
IP68 |
|
|
Inflamabilidade |
HB (convencional) |
pode ser personalizado de acordo com os requisitos |
|
Teste de névoa salina neutra (NSS) |
48 h |
Ambiente de Aplicações
|
Item |
Valor |
|
Temperatura de operação |
-40 ºC-+65 ºC |
|
Temperatura de instalação |
-5 ºC-+40 ºC |
|
Temperatura de armazenamento |
-40ºC-+65 ºC |
|
Pressão atmosférica |
70-106Kpa |
|
Umidade relativa |
Menor ou igual a 93％(+40 grau) |
Cenários de aplicação
Esta caixa de distribuição de fibra óptica é usada em redes FTTx. Funciona bem em implantações FTTH para conexões domésticas. A caixa é ideal para instalações MDU com múltiplos usuários. Atende redes corporativas e áreas de campus. A caixa de junção também é adequada para projetos fronthaul 5G e IoT industriais. Seu design robusto lida com diferentes ambientes externos.
Métodos de instalação
• Instalação-na parede
Faça 4 furos na parede de acordo com a dimensão, coloque o bujão de expansão
φ7,5*40, coloque a caixa de acordo com os furos e use parafusos para fixar.
• Instalação-montada em poste
Passe o anel de aro pela ranhura da placa traseira e fixe-o no poste de telecomunicações
• Aérea
Amarre os dois instalados no chassi do suspenso pendurado no fio e depois aparafusado, evitando que a caixa caia.
Garantia de qualidade
Cada caixa de distribuição de fibra óptica passa por testes rigorosos. Atende aos padrões ISO 9001:2015. Os testes incluem ciclos de temperatura, resistência à umidade e verificações de impacto. A caixa segue as diretrizes RoHS para segurança ambiental. Opções personalizadas estão disponíveis para necessidades especiais.
A Caixa de Junção de Fibra Óptica Externa é uma solução confiável para distribuição de fibra. Sua proteção IP68, instalação flexível e design compacto o tornam ideal para redes FTTx. Esta caixa de distribuição de fibra óptica garante desempenho eficiente e durável em diversas aplicações externas.
