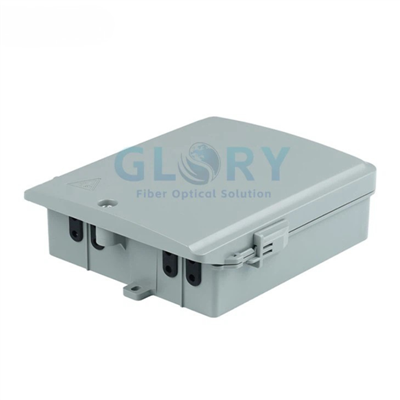

GL-FDB-24D Caixa de distribuição de fibra - 24-Porta externa para montagem em parede

A Parede da Caixa de Fibra Óptica é um invólucro crucial em redes de fibra óptica. Ele serve como um ponto de conexão protegido entre o cabo de fibra principal e as linhas individuais que vão para residências ou empresas. Sua principal função é abrigar com segurança as delicadas emendas e conexões que roteiam os sinais ópticos, garantindo um desempenho confiável.
Construídas para oferecer durabilidade, essas caixas apresentam caixas à prova de intempéries e{0}}resistentes a UV, geralmente feitas de materiais robustos como PC+ABS, com classificações de proteção como IP65 para suportar condições climáticas adversas, poeira e impactos físicos. O design compacto foi projetado para eficiência, otimizando espaço em ambientes externos.
No interior, a caixa de fibra óptica oferece um espaço organizado para emendar fibras, armazenar folga extra de cabos e integrar componentes passivos como divisores PLC, que dividem um único sinal óptico para vários usuários. Isso o torna um nó chave nas implantações FTTx, suportando diversas configurações de fibra.
Projetadas para fácil instalação, essas caixas normalmente suportam montagem-em parede ou em poste-, geralmente com recursos como acesso-sem ferramentas para simplificar a implantação e a manutenção. Resumindo, esta caixa de junção garante um ponto de transição confiável, protegido e gerenciável para sua conexão de fibra óptica.

Especificações

Parâmetro	Detalhes
Nome do produto	Caixa de distribuição de fibra FDB
Modelo	GL-FDB-24D
Tamanho (C×L×A)	335 × 295,5 × 117,2 mm
Material	ABS+PC ou ABS
Grau de proteção	IP65
Temperatura operacional	-40 graus a +60 graus
Portas de cabo	2 portas para cabo de 7 a 12 mm, 2 portas para cabo de 6 a 8 mm, 24 portas para cabos drop de 2 a 4 mm
Capacidade máxima de fibra	24 núcleos
Tipos de adaptador	SC, LC, FC
Montagem	Parede ou poste

Principais recursos

• É composto por corpo principal (invólucro), bandeja de emenda-de fibra óptica e estrutura de fixação do divisor.
• É dividido em duas partes: uma se conecta aos cabos ópticos para emenda por fusão entre o cabo óptico e o pigtail de fibra, enquanto a outra se conecta ao patch cord.
• Combina emenda por fusão, conexão, armazenamento de folga de fibra e gerenciamento de patch cord em um sistema integrado.
• As fibras excedentes podem ser enroladas em torno de dois anéis plásticos dedicados, garantindo um raio de curvatura superior a 40mm.
• O painel adaptador protege adaptadores, que são compatíveis com vários tipos de adaptadores, permitindo fácil operação e evitando danos acidentais às fibras.

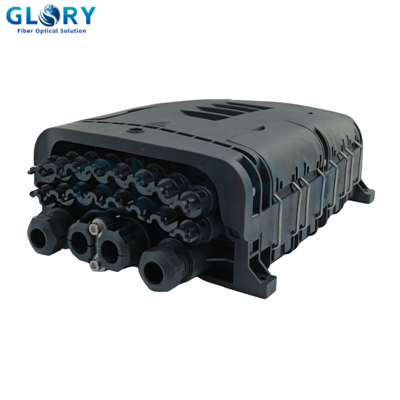

• Os cabos podem ser direcionados para dentro da caixa de fibra FDB pela parte inferior, com o ponto de entrada protegido por vedações de borracha especializadas.

Condições ambientais de trabalho

• Temperatura de trabalho: -40 graus +60 graus
• Umidade relativa: menor ou igual a 93% (em +40 grau)
• Pressão atmosférica: 62kpa~101kpa (elevação aproximada de 0 a 5.000 m)
• Perda de inserção: menor ou igual a 0,35dB
• Perda de retorno: maior ou igual a 50 dB
• Plug durability：>1000 vezes
• Resistência de isolamento: Maior ou igual a 1000MΩ/500v(DC)
• Grounding resistance ： >3000V (DC)/1min sem quebra, flashover

Aplicativo

Em ambientes LAN que utilizam fibra óptica, a Caixa de Distribuição de Fibra (FDB) desempenha um papel vital na organização e proteção das conexões físicas de fibra. Ele serve como um ponto central para emendar e gerenciar cabos de fibra, garantindo uma interface limpa e segura entre a rede backbone e o equipamento-do usuário final em aplicações como Fiber to the Home (FTTH) e redes corporativas. Seu gabinete robusto-com classificação externa protege terminações de fibra delicadas contra poeira, umidade e impacto físico, o que é essencial para manter a confiabilidade da rede.
