Os "cabos de fibra plana SST tonificáveis de 4,5 * 9,8 mm com fio rastreador de cobre" representam uma solução sofisticada e altamente eficiente para as necessidades modernas de telecomunicações e transmissão de dados. Esses cabos são projetados para fornecer conectividade confiável e de alto{3}}desempenho, tornando-os ideais para uma variedade de aplicações, desde instalações residenciais de banda larga até redes de dados comerciais.

No centro da "Fibra Óptica Toneable SST FTTX de 4,5 * 9,8 mm" está um design que combina durabilidade com flexibilidade. As dimensões de 4,5 mm de diâmetro e 9,8 mm de largura refletem um tamanho robusto, porém gerenciável, que é adequado-para vários ambientes de instalação. A construção do cabo inclui um núcleo de fibra óptica-monomodo ou multi{8}}modo, dependendo dos requisitos específicos da rede. A própria fibra é cercada por uma camada protetora que garante perda mínima de sinal e mantém a integridade em longas distâncias.

A principal característica dessas fibras ópticas FTTX é sua capacidade de tonificação, o que simplifica significativamente o processo de localização e identificação de cabos específicos durante a instalação e manutenção. O recurso de tonificação é facilitado por um fio rastreador de cobre integrado que passa ao longo dos fios de fibra óptica dentro do cabo. Esse fio rastreador pode ser usado com geradores de tons e sondas para rastrear o caminho do cabo, facilitando o gerenciamento e a solução de problemas da infraestrutura de rede.

O "Toneable SST" no nome do produto refere-se à tecnologia avançada de fibra óptica (SST) de modo-único ou multimodo-usada nesses cabos. A tecnologia SST foi projetada para oferecer desempenho excepcional com baixa atenuação e alta largura de banda. Isto garante que a transmissão de dados seja eficiente e confiável, mesmo em longas distâncias. Os cabos suportam Internet de alta-velocidade, streaming de vídeo HD e outros aplicativos-com uso intensivo de dados, tornando-os adequados para uso residencial e comercial.

Características

• Práticas padrão e compatibilidade de hardware
• Proteção de fibra e integridade de sinal
• Aceitabilidade do material

• Elimina requisitos de ligação e aterramento
• Melhora a facilidade de manuseio e instalação; reduz custos de transporte e armazenamento

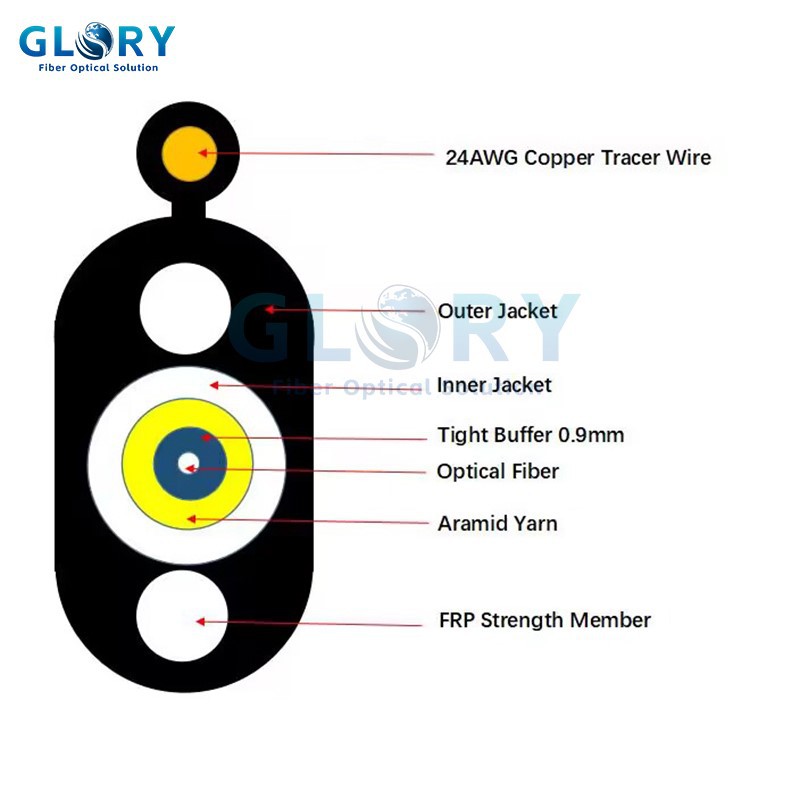

Estruturas de cabos

UNID		DESCRIÇÃO
Contagem de fibras		1
Buffer apertado	DE (mm):	0.9±0.05
	Material:	LSZH
Na bainha	DE (mm):	3.0
	Material:	LSZH
Membro de força		Fio de aramida
Material do bloco de água:		Fio bloqueador de água
Membro de força		G-FRP-1,6 mm
Bainha	Grossura:	Não. 0.8mm
	Material:	PEAD
DE do cabo (mm)		4,5*9,8mm±0,3
Peso líquido (kg/km)		43

Fibra Óptica

UNID	UNIDADES	ESPECIFICAÇÃO
Tipo de fibra		G652D	G657A
Atenuação	dB/km	1310nm Menor ou igual a 0,36 1550nm Menor ou igual a 0,22
Dispersão Cromática	ps/nm.km	1310nm Menor ou igual a 3,5 1550nm Menor ou igual a 18 1625nm Menor ou igual a 22
Inclinação de Dispersão Zero	ps/nm2.km	Menor ou igual a 0,092
Comprimento de onda de dispersão zero	nm	1300 ~ 1324
Cortar-comprimento de onda (lcc)	nm	Menor ou igual a 1260
Atenuação vs. Flexão (60mm x100 voltas)	dB	(raio de 30 mm, 100 anel ) Menor ou igual a 0,1 @ 1625 nm	(raio de 10 mm, 1 anel) Menor ou igual a 1,5 @ 1625 nm
Diâmetro do campo de modo	milímetros	9,2 ± 0,4 a 1310 nm	9,2 ± 0,4 a 1310 nm
Concentricidade-revestida principal	milímetros	Menor ou igual a 0,5	Menor ou igual a 0,5
Diâmetro do revestimento	milímetros	125±1	125±1
Revestimento Não-circular	%	Menor ou igual a 0,8	Menor ou igual a 0,8
Diâmetro do revestimento	milímetros	245±5	245±5
Teste de prova	GP	Maior ou igual a 0,69	Maior ou igual a 0,69

Desempenho mecânico e ambiental do cabo

NÃO.	UNID	MÉTODO DE TESTE	CRITÉRIOS DE ACEITAÇÃO
1	Teste de carga de tração	Método de teste: IEC 60794-1-E1 -Carga de tração longa-:350N - Carga de tração curta-:800N - Comprimento do cabo: Maior ou igual a 50m	- Incremento de atenuação@1550nm: Menor ou igual a 0,1dB - Sem rachaduras na jaqueta e quebra de fibra
2	Teste de resistência ao esmagamento	Método de teste: IEC 60794-1-E3 - Carga longa:300 N/100mm - Carga curta: 1000 N/100 mm Tempo de carregamento: 1 minuto	- Incremento de atenuação@1550nm: Menor ou igual a 0,1dB - Sem rachaduras na jaqueta e quebra de fibra
3	Teste de resistência ao impacto	Método de teste: IEC 60794-1-E4 - Altura do impacto:１ｍ - Peso de impacto: 450ｇ - Ponto de impacto: maior ou igual a 5 - Frequência de impacto: maior ou igual a 3/ponto	- Incremento de atenuação@1550nm: Menor ou igual a 0,1dB - Sem rachaduras na jaqueta e quebra de fibra
4	Dobra repetida	Método de teste: IEC 60794-1-E6 - Diâmetro do mandril:20D (D=diâmetro do cabo) - Peso do sujeito:15kg - Frequência de dobra:30 vezes - Velocidade de dobra: 2s/tempo	- Incremento de atenuação@1550nm: Menor ou igual a 0,1dB - Sem rachaduras na jaqueta e quebra de fibra
5	Teste de torção	Método de teste: IEC 60794-1-E7 - Comprimento:1m - Peso do sujeito:25kg - Ângulo:±180 graus - Frequência: maior ou igual a 10/ponto	- Incremento de atenuação@1550nm: Menor ou igual a 0,1dB - Sem rachaduras na jaqueta e quebra de fibra
6	Teste de penetração de água	Método de teste: IEC 60794-1-F5B - Altura da cabeça de pressão:1m - Comprimento da amostra:3m - Tempo de teste: 24 horas	- Nenhum vazamento pela extremidade aberta do cabo
7	Teste de ciclagem de temperatura	Método de teste: IEC 60794-1-F1 - Etapas de temperatura: +20 graus, -40 graus, +70 graus, +20 graus - Tempo de teste: 24 horas/etapa - Índice de ciclo:2	- Incremento de atenuação@1550nm: Menor ou igual a 0,1dB - Sem rachaduras na jaqueta e quebra de fibra
8	Queda de desempenho	Método de teste: IEC 60794-1-E14 - Comprimento do teste:30cm - Faixa de temperatura:70±2 graus - Tempo de teste: 24 horas	- Nenhuma perda de composto de enchimento
9	Temperatura	Operacional: -40 graus ~+60 graus Loja/Transporte: -50 graus ~+70 graus Instalação: -20 graus ~+60 graus
