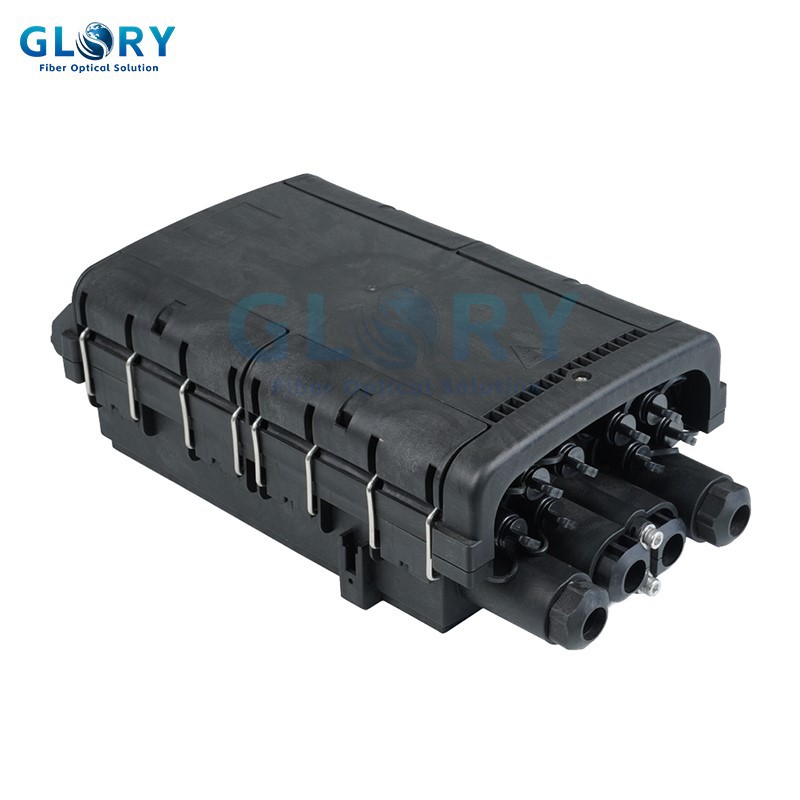

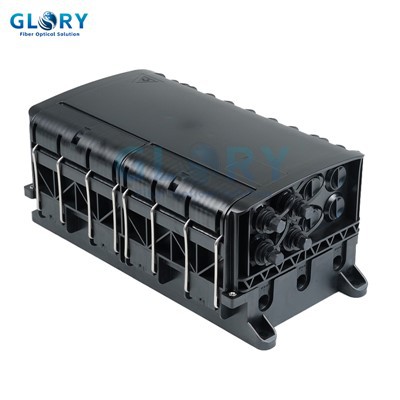

A cúpula de fechamento conjunto GL-8207-B é usada principalmente para conexão e proteção de fibra óptica. Este tipo de caixa é adequada para a conexão de linhas aéreas, tubulações e enterradas retas e ramificadas. O corpo e a base da caixa são vedados com aros e borracha. O invólucro da tampa é feito de plásticos de engenharia de qualidade e de bom desempenho de anti-erosão contra sais ácidos e alcalinos, antienvelhecimento, além de aparência lisa e estrutura mecânica confiável. A estrutura mecânica é confiável e tem o desempenho de resistir a ambientes selvagens e mudanças climáticas intensas e ambientes de trabalho sérios. As bandejas de emenda (FOST) dentro da cúpula de fechamento de junta podem ser giradas como livretos e possuem raio de curvatura adequado e espaço para enrolamento de fibra óptica para garantir que o raio de curvatura para enrolamento óptico seja de 40 mm. Cada cabo óptico e fibra podem ser operados individualmente.
Especificações
|
Modelo não |
Cúpula de fechamento de junta GL-8207-B |
|
Dimensões |
370(C)×210(L)×124(A) mm |
|
Peso (kg) |
3.0 - 4.0 |
|
Material |
PP+GF |
|
Tipo de vedação |
Selo Mecânico |
|
Grau de proteção |
IP68 |
|
Adaptador |
8 unidades de adaptador endurecido Huawei |
|
Divisor configurado |
4*1:8 mini-PLC |
|
Capacidade de emenda de fibra |
96 |
|
Capacidade da bandeja |
24 |
|
Contagem de bandejas |
4 |
|
Aplicativo |
Montagem em parede / poste / aérea |
Recurso para a cúpula de fechamento conjunto
• Modelo bonito e compacto, instalação conveniente
• Material de engenharia de alta resistência, grau à prova d'água é IP68
• Não tóxico para todo o material; Não-corrosivo para componentes metálicos
• Design plug and play em portas de cabo drop com adaptadores pré-conectados e
conectores. Ele pode ser configurado com design de prevenção de perdas de-tampas antipoeira
• Operação conveniente para decapagem e fixação dos cabos de distribuição
• Adequado para montagem-em parede, montagem-em poste, montagem aérea-e montagem em pedestal-
Especificação da bandeja de emenda
|
|
Modelo |
Capacidade da bandeja |
Tamanho (mm) |
Divisor |
Emendas de fibra única |
Emendas de fibra de fita |
|
38# |
24F |
112 x 68 x 8 |
1:8 micro-PLC |
Sim |
Não |
CONEXÃO DE CABOS na cúpula de fechamento de junta

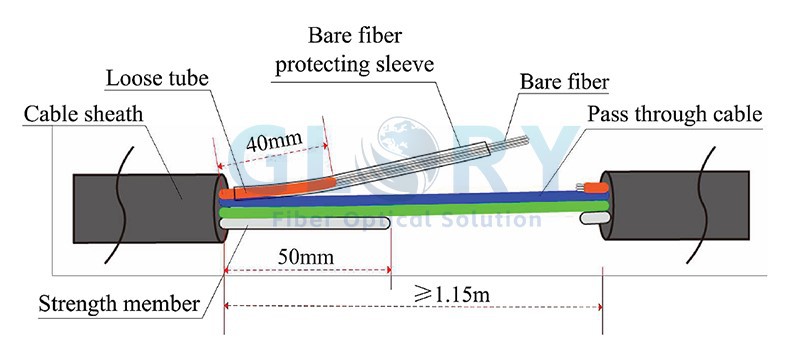

Passo 1 Desencape o revestimento do cabo de distribuição; remova a bainha pelo menos 1,15m.
Retire o tubo solto, reserve cerca de 40 mm de comprimento. Corte e reserve o elemento de resistência cerca de 50mm.
Passo 2 Use uma chave de fenda para abrir 4 fivelas e abra a tampa.

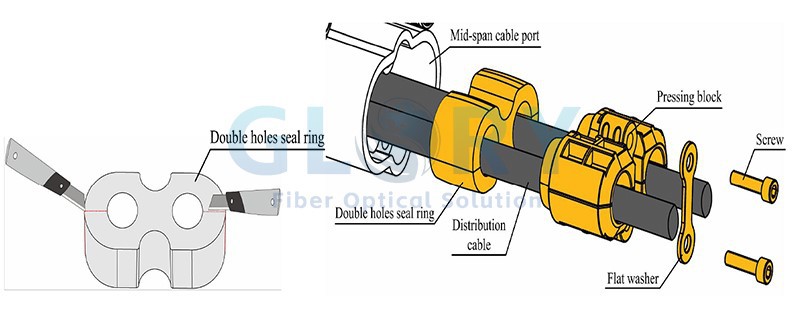

Etapa 3 Use uma chave Allen para desaparafusar os parafusos na porta de distribuição-intermediária. Retire o bloco de pressão e o anel de vedação com furos duplos. Corte ambos os lados do anel de vedação. Passe o cabo de distribuição-médio pela porta do cabo-médio. Instale o conjunto de vedação em ordem no cabo de distribuição.

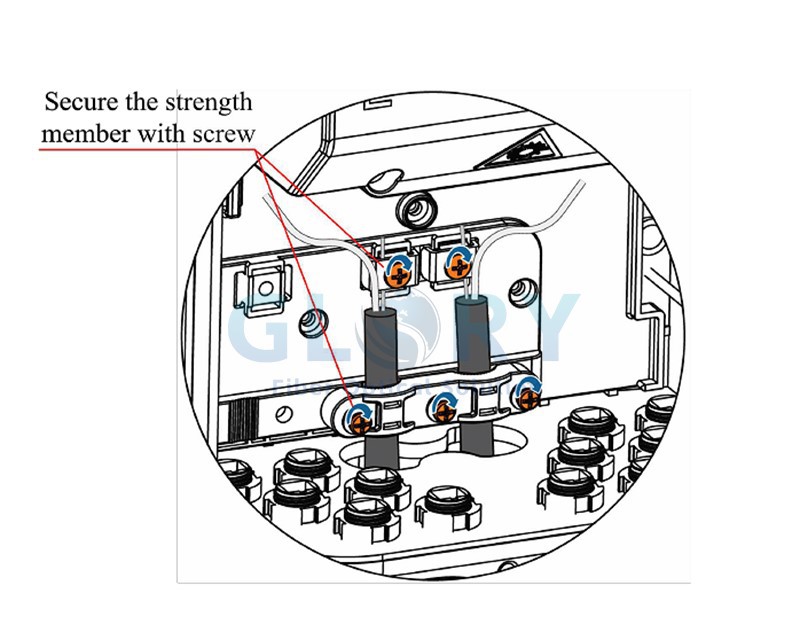

Etapa 4 Prenda o membro de resistência e o cabo de distribuição.
Etapa 5 Prenda o membro de resistência e o cabo de distribuição.

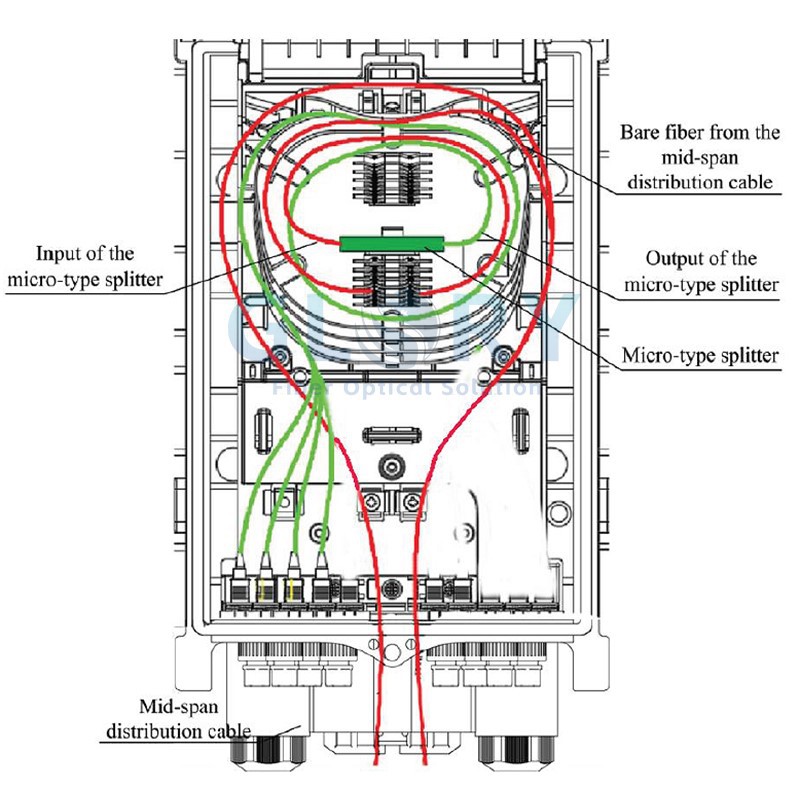

Rota de fibra na cúpula de fechamento conjunto
As rotas de fibra são mostradas abaixo.
Cúpula de fechamento de junta INSTALAÇÃO

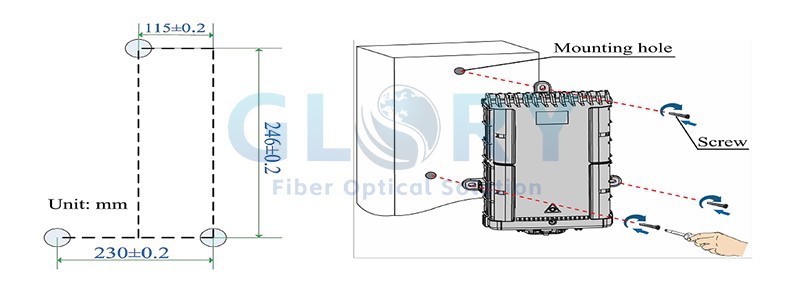

Montado-na parede: faça três furos na parede, a dimensão é mostrada abaixo. Martele as buchas de expansão separadamente nos furos. Fixe a caixa na parede com 3 parafusos.

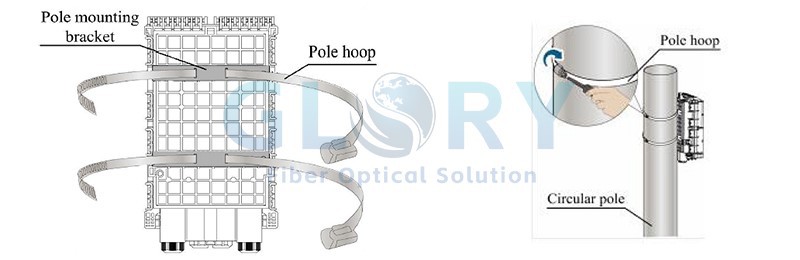

Montado-em poste: instale os suportes de montagem na parte traseira da caixa. Passe o bastidor nos suportes. Prenda a caixa no poste.
Montagem aérea

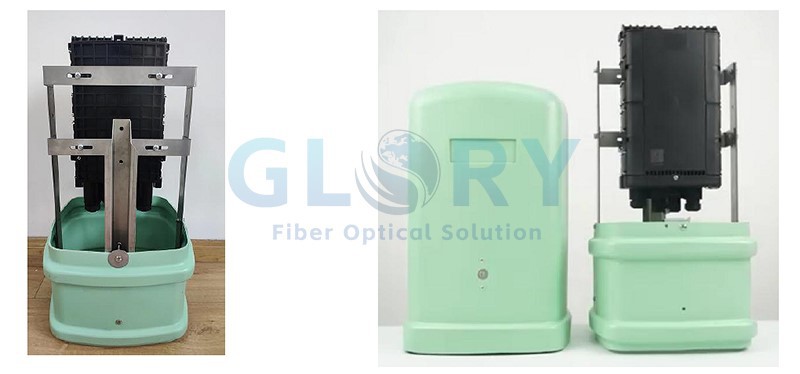

Montagem em pedestal
